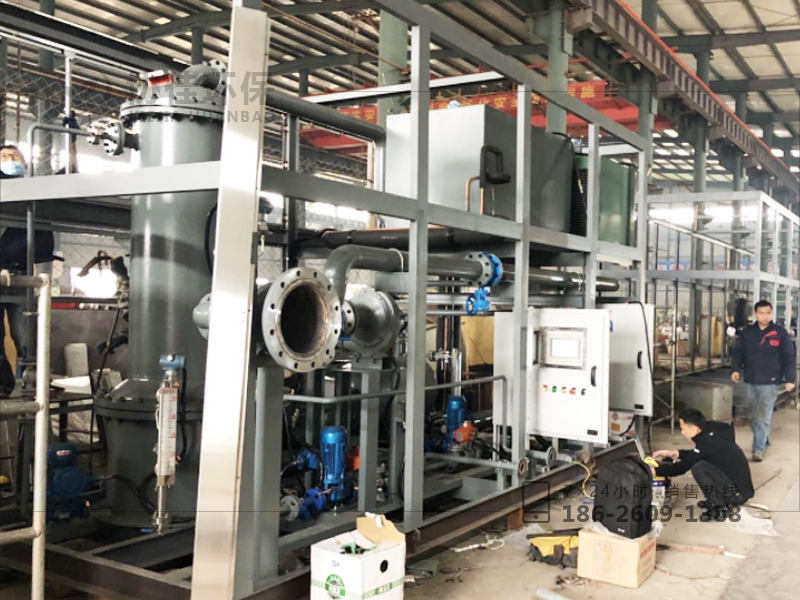

1、工藝簡述
本工藝采用冷凝+油氣捕捉+吸附的集成工藝。
本設備設置兩階段冷凝工藝,分別為3℃(預冷段)、-35℃(一級冷凝段),尾氣進入本裝置后,依次經過預冷段將溫度降至3℃,第一級冷凝將溫度降至-35℃,再通過油氣捕捉器將尾氣中的C3-C5烴類組分和空氣的混合氣冷凝為液體,冷凝液經過油水分離罐的處理后通過管道泵回收至汽油罐區。同時,冷凝處理后的尾氣中殘余的C2-C5烴類進入吸附分離系統,利用兩組吸附罐中的吸附劑進行循環吸附、脫附交替工作,從而將尾氣變成符合國家氣體排放標準《儲油庫大氣污染物排放標準》(GB20950-2007)的清潔氣體高空排放。
2、運行流程簡述
設備正常安裝調試完畢投用后,在裝車鶴管裝油過程中產生揮發氣,密閉收集后的氣體沿管道進入油氣回收設備入口處,設備入口處設壓力、溫度變送,當壓力達到設定值時(參數可自行設定,如200pa)連鎖風機啟動,風機設低(30HZ)、中(40HZ)、高(50HZ)三種運行狀態,通過壓力值的變化來控制風機的轉速;在風機的牽引下混合尾氣進入冷凝段,設計預冷換熱3℃和一級冷凝-35℃;
經冷凝后約85%以上的有效組分均被液化,其余部分直接排放無法達到環保要求,設兩只吸附罐實現連續吸附工作,烴類經管道通過吸附床層,被活性炭吸附,達標排放;吸附完成的活性炭罐通過變壓解析的方式實現再生再利用,解析出的高濃度再次回到前端進氣口,進入冷凝段降溫回收;吸附部分自動進行切換,正常工作時吸附時長約35分鐘、解析時長約10分鐘;
從冷箱液化下來的油品先進入設備內部自帶的一只儲液罐進行暫存,罐體設就地和遠傳的液位儀,到打一定液位(參數可設定,如400mm)連鎖泵自動啟動把油品輸送到業主指定區域。
3、工藝優勢
1)由于采用冷凝+吸附的復合工藝,回收效率高,國內一流環保性能,回收效率達97%以上;
2)采用干式真空泵使系統具有更低的能耗、更低的設備損耗和更高的真空度,吸附劑每次再生更徹底,從技術上保證了吸附劑的使用壽命和壽命期內技術參數的穩定性;
3)用電負荷小,噸發油電耗率低
4)技術先進,擁有10多項自主知識產權核心技術
5)專用活性炭,硬度高、壓降小、吸附能力強、安全性好,使用壽命可達5年以上
6)系統安全,近10年成熟技術和工程經驗;國內幾十套大型回收系統運行記錄。
7)系統可靠性高,尾氣排放達到非甲烷總烴小于25g/m3。
8)使用油氣捕捉技術,進一步提高了回收率。
