產品介紹

1、噴淋凈化塔

揮發的廢氣收集后，進入噴淋凈化塔，在洗滌過程中利用氣體與液體間的接觸，將氣體中的污染物傳送到液體中，然后再將清潔氣體與被污染的液體分離，達到潔凈空氣的目的，廢氣采用氣液逆向吸收方式處理，即液體自塔頂向下以霧狀（或小液滴）噴撒而下，廢氣則由塔體（逆向流）使氣液接觸，部分水汽經過除霧填料后進行分離流入塔體底部。廢氣在噴淋塔內部中進行洗滌將廢氣中的溶于水的部分進行凈化預處理。

本多級旋流濕式凈化塔為立式塔體。具體結構由貯液箱、水泵、旋流層、噴淋段、進風段、布?xì)鈱?、支撐層、脫水填料層、出風段和排水系統等組成。操作方便，便于安裝檢修，強度高，占地面積小。

其中各部分的作用如下：

（1）貯液箱——確保噴淋液循環使用，在該系統上加液管，并在吸液管上加有濾液裝置。

（2）水泵——確保噴淋液循環工作的動力設備；

（3）旋流層——為了擴大廢氣與循環液接觸面積，并能使廢氣與液體均勻充分接觸。

（4）噴淋段——在凈化塔的內部安裝的噴淋系統，在噴淋管道上安裝了霧化噴嘴，能保證廢氣與循環液接觸效果。

（5）進風段——根據處理風量的大小設計進風段，合理的設計可以減小風阻，降低能耗。

（6）布?xì)鈱印茏尨幚盹L(fēng)量均勻的分布在設備里，確保整體的處理效果。（7）支撐層——主要是脫水填料層的支撐架，同時也起到設備的加強加固等作用。

（8）脫水填料層——是處理設備的核心組成部分，起以分離氣液的作用，同時也可以起到攔截廢氣中粉塵、顆粒物和絮狀物的作用，

（9）出風段——設備中的緩沖層和排放口。

（10）排水系統——經過脫水填料層的廢氣，其所含有水份被脫離后，通過排水系統排至指定的系統或位置。

噴淋凈化塔工作原理

   多級填料濕式凈化塔的工作原理是將氣體中的污染物質分離來，轉化為無害物質，以達到凈化氣體的目的。屬于微分接觸逆流式，塔內的填料是氣液兩相接觸的基本構件。它能提供足夠大的表面積，對氣液流動又不致造成過大的阻力。吸收劑是處理廢氣的主要媒體，它的性質和濃度是根據不同廢氣的性質來選配，其處理單位氣體的耗用量，是通過計算吸收劑在填料中不斷接觸，使升氣流中流質的濃度愈來愈低，到達塔頂時達到排放要求的所需量來確定。

噴淋塔設計依據

根據《大氣污染控制原理》所知，噴淋塔的凈化效率與塔體直徑、流速、填料、填料厚度等有直接關系；

1、流速：噴淋塔設計時空塔流速度越小對吸收效率越有利，一般為0.8~2m/s。

2、旋流層：噴淋塔的旋流層厚度一般小于0.4m/單層。

3、液氣比：為0.5~0.7L/m3；

4、吸收液：一般要求濃度在8%-15%。

5、噴淋層：一般根據管徑截面積大小來布置噴嘴數量，單個噴嘴的截面積乘以噴嘴個數小于水管截面積的2/3即可。

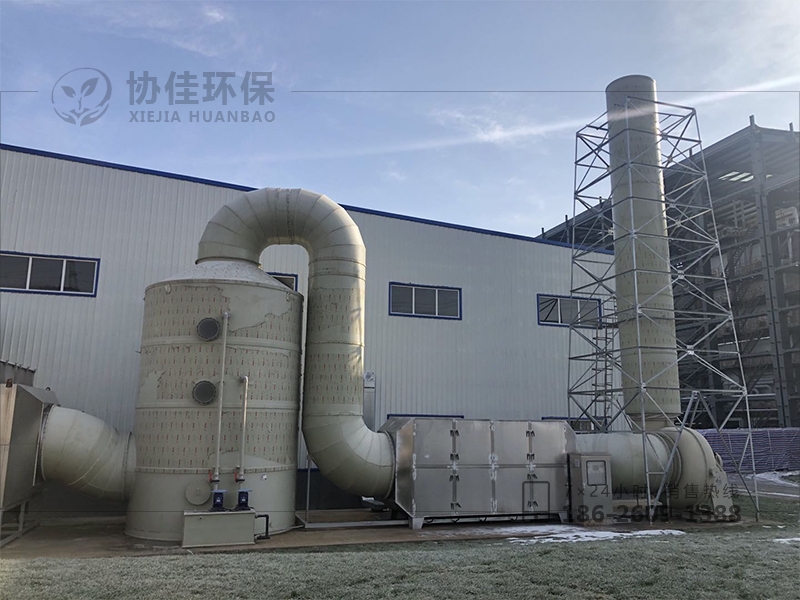

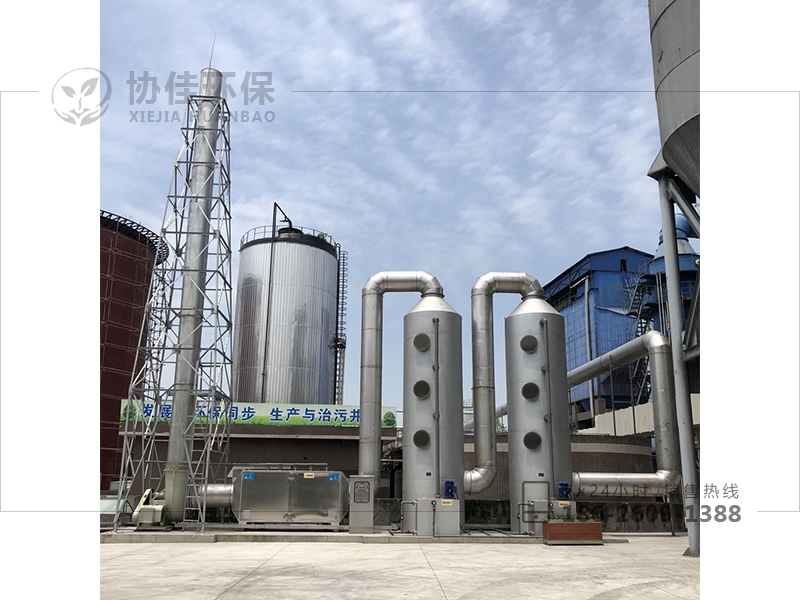

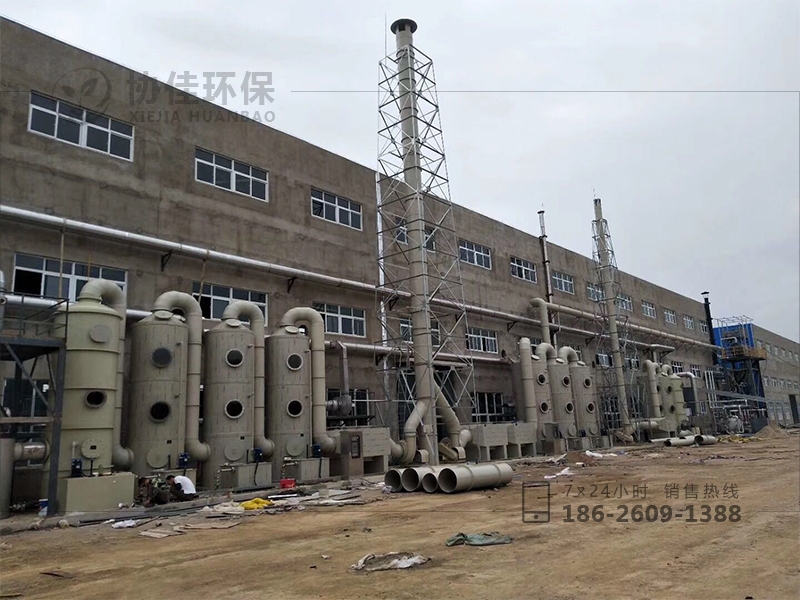

圖片實拍
