工藝原理及說明

吸附-催化燃燒法：此法綜合了吸附法及催化燃燒法的優點，采用新型吸附材料（蜂窩狀活性炭）吸附，在接近飽和后引入熱空氣進行脫附、解吸，脫附后廢氣引入催化燃燒床無焰燃燒，將其徹底凈化，熱氣體在系統中循環使用，大大降低能耗。本法具有運行穩定可靠、運行成本低、維修方便等優點，適用于大風量、低濃度的廢氣治理。

由相關資料得知：此廢氣屬于低濃度、大風量的廢氣。經過比較，針對該公司的生產特點、規律及客戶所提供的相關資料，類比相關行業處理有機廢氣的方法，并結合本公司多年處理廢氣的經驗，我公司欲采用吸附濃縮+催化燃燒脫附再生工藝來治理該公司的有機廢氣。現設計一套吸附催化裝置對廢氣分別進行處理。

采用XJXF-CH型吸附催化一體化廢氣處理裝置，此裝置利用催化燃燒反應熱能脫附吸附在活性炭內的有機溶劑，徹底解決使用蒸汽脫附產生廢水的二次污染問題。此工藝是目前公認處理大風量、中低濃度有機廢氣的成熟工藝。

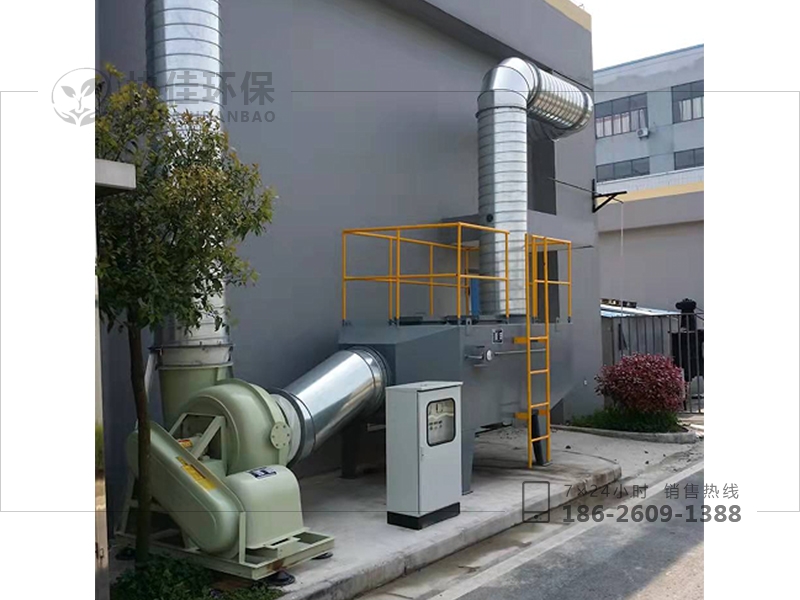

本裝置主要由廢氣管道、活性炭吸附箱、電動調節閥門、催化凈化裝置、阻火器、混流換熱裝置、排風機、電氣控制等部分組成。

1.1.工作原理

首先有機廢氣在風機的作用下有機廢氣送入活性炭吸附箱進行吸附凈化，凈化后的潔凈氣體由主排風機排入大氣中。吸附裝置配有備用吸附箱1套，當活性炭吸附飽和后通過控制閥門切換至催化燃燒脫附狀態；脫附再生系統采用在線脫附再生，即吸附過程為連續式處理工藝，在備用吸附裝置投入使用同時，飽和吸附箱則進行脫附工作，脫附后活性炭箱預備至下次循環使用。

1.2.工藝流程及說明

2.本裝置工藝流程為：過濾預處理——吸附濃縮——解吸脫附——催化燃燒的工藝流程。

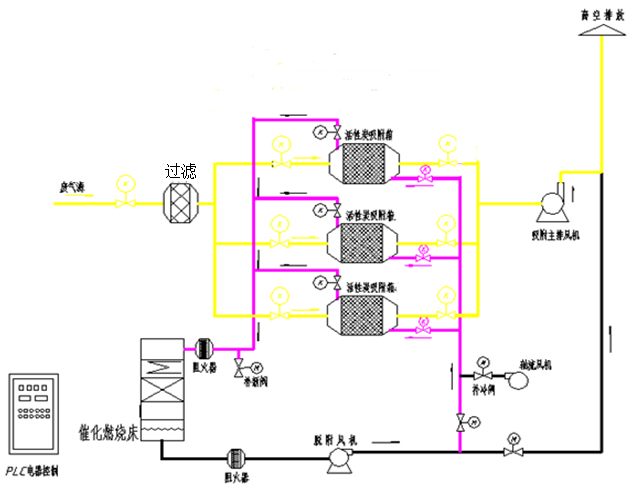

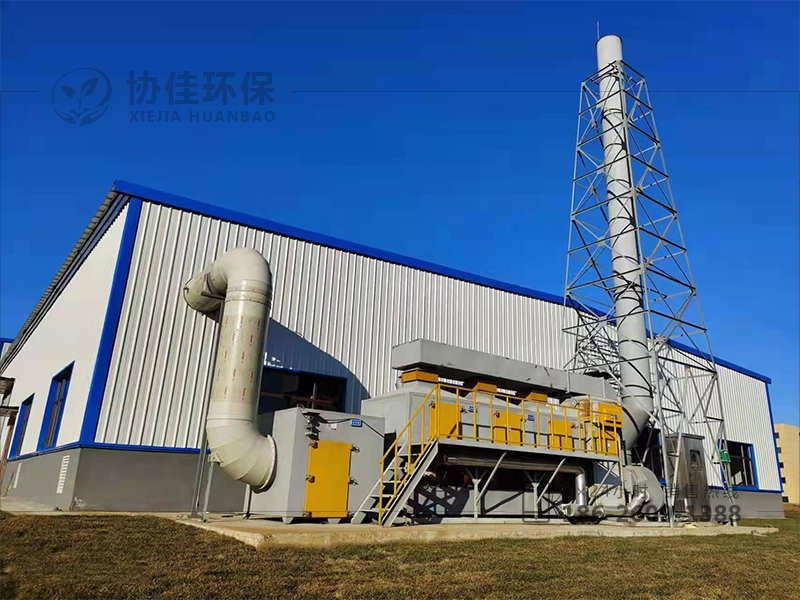

系統由3個活性炭吸附箱（2用1備），1個催化燃燒床構成，將各條生產線中的所有排氣管合并連接引至凈化設備，各個支管上安裝一只手動調節閥，配比調節風量；在吸附凈化裝置與廢氣進口之間安裝一套過濾預處理設備，處理粉塵，從而避免活性炭微孔被堵塞，然后送入活性炭吸附箱進行吸附凈化，當其中一活性炭吸附器接近飽和時，系統將自動切換到備用活性炭吸附箱（此時飽和活性炭吸附箱停止吸附操作），然后用熱氣流對飽和活性炭吸附箱進行解吸脫附，將有機物從活性炭上脫附下來。在脫附過程中，有機廢氣已被濃縮,濃度后的濃度較原濃度提高幾十倍，達2000mg/m3以上，濃縮廢氣送到催化燃燒裝置，最后被分解成CO2與H2O排出。完成解吸脫附后，活性炭吸附器進入待用狀態，待其他活性炭吸附箱接近飽和時，系統再自動切換回來，同時對飽和活性炭吸附器進行解吸脫附，如此循環工作。最后凈化后的潔凈氣體由主排風機排入大氣中。

2.1.技術特點

1)整個系統設備實現了凈化、脫附過程自動化，與回收類有機廢氣凈化裝置相比，無須配備壓縮空氣等附加能源，運行過程不產生二次污染，設備投資及運行費用低；

2)在活性炭吸附床前采用過濾器過濾小顆粒物，凈化效率高，確保吸附裝置的使用壽命。

3)使用特殊成型的蜂窩狀活性炭作為吸附材料，由于其比重為條形活性炭纖維的8-10倍，再生前吸附有機溶劑可以達到活性炭總重量的25%，具有使用壽命長，吸附系統運行阻力低，凈化效率高等特點；

4)設備占地面積小、重量較輕，吸附床濾料采用堆砌式結構，裝填方便，更換容易；

5)采用優質貴金屬鈀、鉑載在蜂窩狀陶瓷上作催化劑，具有阻力小，活性高，使用壽命長，分解溫度低，脫附預熱時間短，能耗低，穩定性好等特點，當有機廢氣濃度達到2000mg/m3時，就可維持自燃。催化燃燒器的轉換效率高，性能穩定。催化燃燒率達97%以上。

6)利用余熱，節省能源。本裝置中活性炭的解吸脫附均以熱空氣作為解吸介質，而此熱氣流均來自于系統內催化燃燒后的余熱。脫附后的濃縮有機廢氣再進入催化燃燒器進行凈化處理，不需另加能源，運行費用大大降低。

7)采用PLC控制系統，設備運行、操作過程實現自動化，運行過程安全穩定、可靠。如催化燃燒加熱部分為自動，脫附過程為自動程序控制，脫附時由溫度信號反饋來實現脫附溫度自動控制。

8）由于車間內部風管支路較多，常規控制方式往往在一路支管抽風工況發生改變時會影響到其他支路的抽風，這樣就造成內部設備生產的不穩定；另一方面，當有些設備處于停產或檢修時，常規恒頻率控制會造成大量的電能損耗。為了更好的保證工藝設備的抽風要求及節能，本項目采用變頻器來控制風機轉速，從而保證主風管負壓保持恒定。這樣一方面可以保證負壓恒定，另一方面可以節省大量的電能。電控柜主要元器件采用正泰品牌等，變頻器采用眾辰品牌。

工藝流程簡介

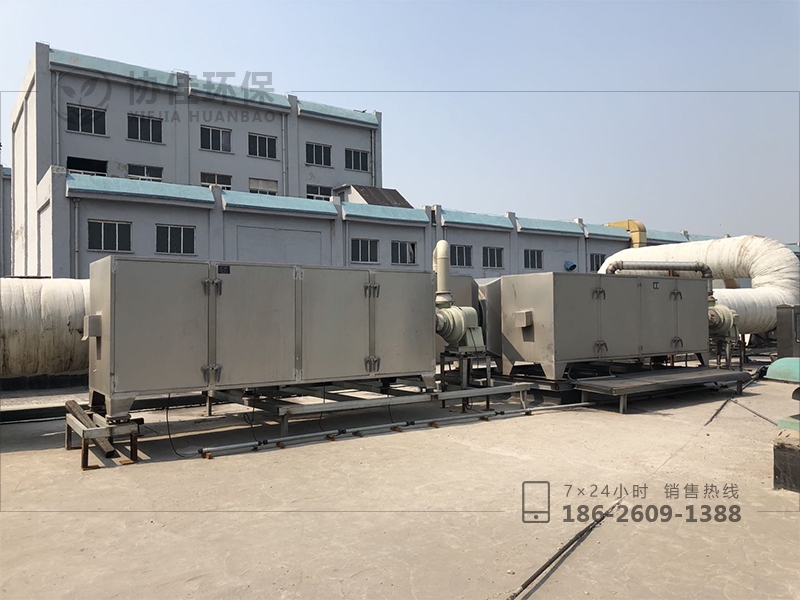

廢氣經預處理裝置處理后進入活性炭吸附箱，此時有機廢氣經過活性炭時溶劑被吸附在活性炭表面，而潔凈氣體由后置引風機排空。

活性炭吸附廢氣中的有機溶劑是非常適合的。這是因為其他吸附劑具有親水性，能吸附氣體中的水分子，而對無極性或弱極性的有機溶劑，吸附率低：而活性炭則相反，它具有疏水性，對有機溶劑有較高的吸附效率。

利用活性炭多微孔的吸附特性吸附有機廢氣是一種最有效的工業處理手段?；钚蕴课窖b置采用新型活性炭，該活性炭比表面積和孔隙率大，吸附能力強，具有較好的機械強度、化學穩定性和熱穩定性，凈化效率高達80%。有機廢氣通過吸附裝置，與活性炭接觸，廢氣中的有機污染物被吸附在活性炭表面，從而從氣流中脫離出來，達到凈化效果。從活性炭吸附裝置排出的氣流已達排放標準，可直接排放。

本工程選用優質蜂窩狀活性炭，其主要技術性能如下：

HCH型催化燃燒裝置

工藝原理

催化燃燒是典型的氣-固相催化反應，其實質是活性氧參與的深度氧化作用。在催化燃燒過程中，催化劑的作用是降低活化能，同時催化劑表面具有吸附作用，使反應物分子富集于表面提高了反應速率，加快了反應的進行。借助催化劑可使有機廢氣在較低的起燃溫度條件下，發生無焰燃燒，并氧化分解為CO2和H2O，同時放出大量熱能，從而達到去除廢氣中的有害物的方法。其反應過程為：

在將廢氣進行催化燃燒的過程中，廢氣經管道由風機送入熱交換器進行一次升溫，再進加熱室將廢氣加熱到催化燃燒所需要的起始溫度。經過加熱的廢氣通過催化劑層使之燃燒。由于催化劑的作用，催化燃燒法廢氣燃燒的起始溫度約為250-300℃，大大低于直接燃燒法的燃燒溫度670-800℃，因此能耗遠比直接燃燒法低。同時在催化劑的活性作用下，反應后的氣體產生一定的熱量，高溫氣體再次進入熱交換器，經換熱冷卻，最終以較低的溫度經風機排入大氣。

催化燃燒裝置裝有溫度探頭及補冷閥，當爐體催化室反應溫度超過設定上限時，開啟補冷閥對進氣源進行稀釋，保護設備延長使用壽命，防止意外發生。

本裝置的主體結構由凈化裝置主機、引風機及電器控制元件組成。凈化裝置主機是由換熱器、預熱室、催化床、阻火器和防爆器組成的整體結構，爐體周邊整體保溫，保溫層厚100mm，爐體外表溫度≤環境溫度+30℃。

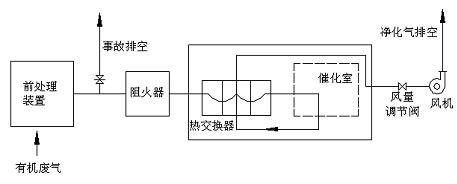

工藝流程示意圖如：

主要部件說明

1)阻火器

將設備和廢氣源之間的危險阻隔開來，保證處理設備和生產設備之間的安全，同時除去廢氣源中的粉塵。結構為波紋網型，參照國家標準制造；更換快捷，清理方便。是本設備中安全設施之一。

2)熱交換器

將有機氣體分解后的熱能和廢氣源冷氣流進行冷熱交換，置換熱能，提高廢氣源的溫度。當廢氣濃度達到一定值時，通過熱交換器的作用，可以保證設備在無運行功率的狀態下正常運轉，是催化凈化裝置中對廢氣源進行第一次溫度提升的裝置，也是設備中節能設施之一；通過熱交換器內部對氣流的合理控制，使交換器的效率保證在60%以上。結構采用冷軋鋼板制，合理的布置，使冷熱氣流全面接觸進行能量置換。

3)預熱室

廢氣源在進入催化燃燒室之前，經溫度檢測儀檢測溫度達不到催化反應的條件，由布置在預熱室內的電加熱系統進行溫度的第二次提升；電加熱元件為紅外線加熱管，由固定絕緣板固定，維護更換十分方便。

4)催化反應室

達到溫度條件的有機廢氣源進入第一級催化反應室；第一催化反應室采用抽屜式，內裝催化劑，中間分插電加熱元件，利用紅外線輻射原理，使催化劑溫度達到反應溫度，使部份有機物進行分解，釋放出能量，直接使廢氣溫度提升，是本設備設計的第三溫度提升處，也叫催化升溫；溫度提升后的有機氣體進入催化固定床，內置蜂窩狀催化劑，滿足反應條件的有機氣體在此完全分解，廢氣變成潔凈氣體。本設施為催化凈化裝置的心臟。

5)引風機

選用國內名牌優質通用風機，耐高溫低轉速，沒有二次污染。是整個裝置氣流運轉的動力源。配置減振臺座及減振器。

6)控制系統

監控所有動力點起動、停止、故障，反映整個運轉過程中氣體的升溫、氣體分解狀況，對設備整個過程進行全方位安全動力保護；可以根據廢氣源性質及生產線狀態進行設定。主要控制元件選用進口產品。保證設備的良好運行、安全性及使用壽命。

7)催化劑

催化劑是在化學反應中能改變反應溫度而本身的組成和重量在反應后保持不變的物質。本裝置中選用的催化劑型號為TFJF型和HPA-8型，是處理各種不同類型有機廢氣的高效廣譜型催化劑。

TFJF型催化劑蜂窩陶瓷做載體，內浸漬貴金屬鉑和鈀,具有高活性、高凈化效率、耐高溫及長使用壽命等特點；

主要技術性能參數：

8)電加熱元件

電加熱元件為紅外線電熱管，利用電加熱的輻射原理。電加熱管由φ16高溫薄管內襯高溫氧化鎂及電加熱絲組成，具有效率高、散熱快、壽命長等特點，嚴格按照國家標準制作和驗收。其性能參數為：

性能特點：

1)能耗低：設備啟動，有機廢氣濃度高時，僅需15～30分鐘升溫至起燃溫度。

2)安全可靠：設備配有阻火除塵系統、防爆泄壓系統、超溫報警系統及先進的自控系統。

3)阻力小、凈化效率高：采用先進的貴金屬鈀、鉑浸漬的蜂窩陶瓷催化劑。

4)使用壽命長：催化劑一般8000小時更換，并且載體可再生。

應用領域：

1)化工行業：各類有機化學品生產，藥物生產及各類樹脂生產工藝過程中的廢氣；

2)汽車、摩托車、自行車行業金屬件和塑料件的表面涂裝廢氣；

3)機械、船舶、家電、家具、建材等行業的金屬件和塑料件的表面涂裝廢氣；

4)制鞋行業的“三苯”廢氣；

5)印刷、印鐵制罐行業的各類廢氣；

6)電子、漆包線生產過程中各類廢氣；

7)瀝青、橡膠制品生產過程各類廢氣；

8)食品加工過程各類廢氣。
